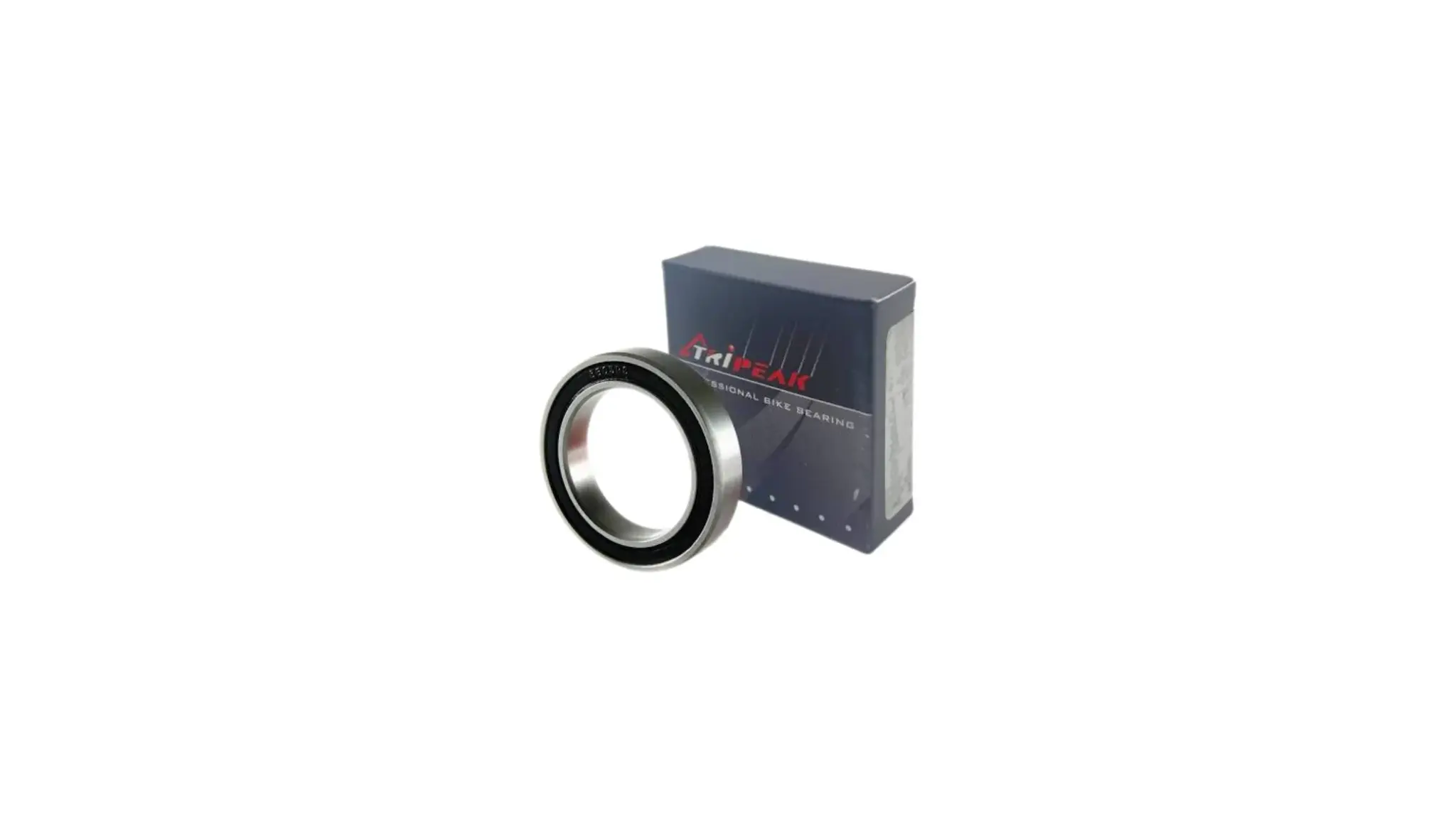

ROLAMENTO TRIPEAK AÇO 6804 ABEC3 – 20X32X7MM

ABEC Rating

ABEC é um padrão de tolerância dos rolamentos. Vários testes são efetuados para se chegar à determinação desse número, como, por exemplo, o teste de tolerância circular das pistas de rolamento interna e externa, o ajuste do ângulo da canaleta, a profundidade do sulco da esfera, o acabamento da superfície das pistas, a precisão na rotação radial e axial, a quantidade e o tipo de graxa aplicada, bem como o desenho e a estrutura das vedações usadas.

Há cinco classes ABEC,  partindo dos que possuem menor tolerância para maior

ABEC 1 = normalmente utilizada pela indústria que possui o menor custo e menor tolerância e precisão

ABEC 3 = classe 6 – Trata-se do padrão mínimo utilizado pela Enduro Bearings

ABEC 5 = classe 5 – Também produzido pela Enduro Bearings

ABEC 7 = classe 4

ABEC 9 = classe 2

ESPECIFICAÇÕES

Diâmetro interno: 20mm

Diâmetro externo: 32mm

Largura: 7mm

Capacidade Estática: 438 lbs

Peso: 17.2 g

Grau da Esfera

As circunferências dos rolamentos são produzidas em função de um grau específico, que define sua tolerância geométrica (ou seja, o quão redonda essa esfera é). Quanto menor o número, maior a precisão. Uma esfera com grau 20, por exemplo, representa, na escala de circunferência, que ela é 20/1,000,000” (essa relação representa o ponto de contato entre a esfera e a pista). Enduro utiliza grau 10 para o ABEC 3, o que representa grande excelência.

Tipos de Vedação

As vedações desenvolvidas pela Enduro são projetadas e testadas para atingirem o máximo em rendimento, resistência e durabilidade. São adotados 5 tipos de vedação para os diferentes tipos de rolamentos produzidos. Lembrando que todas as vedações Enduro são sempre 2RS, ou seja, há sempre 2 vedações de borracha em cada rolamento (2 Rubber Seals), independentemente de sua estrutura.

Vedação LLB: O tipo de vedação mais comumente usado pela Enduro. Aqui há duas vedações de borracha, uma em cada lado do rolamento. Mas toma-se um passo além da vedação 2RS, desenvolvendo uma cavidade na pista interna na qual a vedação gira com maior eficiência e menor resistência à rolagem. O atrito suave proporciona maior giro do rolamento, por isso é um tipo de vedação indicado para cubos. O lábio exterior mantém água e outros tipos de contaminantes para fora, enquanto o lábio interior retém mais graxa, o que gera um funcionamento mais suave e manutenções mais espaçadas.

Vedação LLU: Há duas vedações de borracha, uma em cada lado do rolamento. Ocorre contato completo da vedação com atrito médio/alto, e as vedações seguem emparelhadas dentro do rolamento formando um modelo tipo labirinto. Esse modelo de vedação possui maior pressão, sendo indicada para pivôs e caixas de direção, componentes que estão geralmente em contato com sujeira, suor e poeira. Em decorrência desse aumento da pressão de vedação, o modelo LLU retém até 90% da graxa aplicada, afastando umidade e lubrificando continuamente as esferas e pistas. É o rolamento Enduro mais eficiente para manter água e contaminantes afastados do rolamento.

Vedação VV: Projetada com a intenção de obter o giro mais rápido possível, essa configuração com dois lábios não possui nenhum tipo de contato. A quantidade de graxa aplicada é grande e ela migra para a parte inferior da cavidade, formando uma barreira que impede a entrada de sujeira e outros elementos contaminantes, ao mesmo tempo em que permite a melhor rolagem com a menor resistência de todos os rolamentos da marca.

Vedação SRS: Presente em muitos rolamentos ABEC 5, essa vedação possui um anel elástico por cima do selo e face angulada em 90º. Esse anel pode ser removido com um pequeno instrumento pontiagudo, o que propicia uma manutenção rápida e simples, podendo ser removidos sem riscos de danos mesmo quando estiver sendo efetuada a lubrificação. Sua rolagem e velocidade são baixas, mas possuem efetiva barreira de proteção contra sujeira e água.

C-3 Clearance: Folga interna do rolamento, que pode ser considerada na direção radial ou axial. Os rolamentos são fabricados com uma folga interna entre esfera e pista. Esse espaço interno mínimo é necessário para permitir a expansão térmica do rolamento e leves desalinhamentos entre o anel interno e externo, produzindo efeitos em fatores como vibração e ruído. Para rolamentos de esfera, o padrão é o C-3. Existem outras classificações (C2, normal, C4, C5), todavia, oferecidas de acordo com a aplicação do rolamento, e a escolha certa desse padrão é fundamental para  sua vida útil.
